产品介绍

上辊万能式卷圆机属于液压型三辊卷圆机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。上辊可以垂直移动、水平移动。上辊垂直位移采用液压传动，水平移动采用机械传动。具备板端预弯功能，通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现板端预弯。

卷圆时通过电动机、减速机带动两下辊进行。由于下辊的标高不变，所以便于进料和操作。翻倒架采用液压翻倒。采用PLC可编程显示器控制，数字显示操作，操作简便直观。

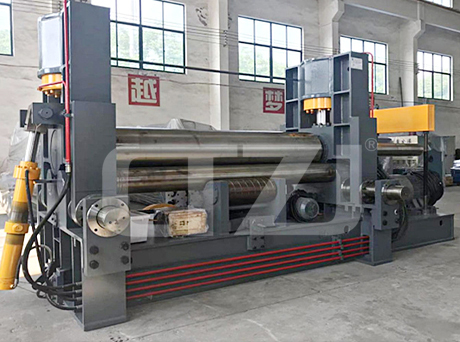

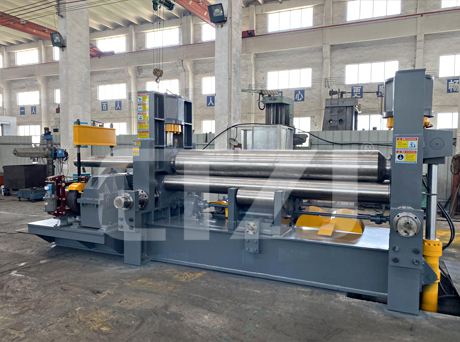

产品图片

产品特点

1、该型卷板机具有板端预弯功能，预弯剩余直边量≤2.5倍板厚。

2、采用EPS自动电子调平技术，实时监测实时调整，自动调整上辊水平度，保持上下辊平行。

3、该型卷板机DuTe的后弯曲工艺，可实现端部预弯，连续弯曲无后角，弯曲过程全数字显示。

4、大尺寸液晶触摸屏数显，人机对话控制界面，高效直观操作。

5、上辊固定扰度补偿与下辊托辊可变扰度补偿相结合，有效克服扰度变形影响，提高制品直线度。

6、具有各种过载及安全防护功能，互联互锁，故障自动报警和提示，可有效防止误操作，保护设备及操作人员安全。

7、高强度整体焊接底盘与支架，结构牢固，经久耐用。

产品细节


辊筒上辊材料为 42CrMo，粗加工为 HB241-286。根据轧辊钢材标准 JB/ZG4289-86，刚度可达（1/700-1/1000）L（L 指两架之间的中心距）	卷锥装置主要由导向轮、销轴、复合轴承、压盖等组成。其主要作用是在卷锥时引导线的位置，方便小锥度筒体的卷取，操作简单，使用可靠	液压系统由专业制造商精心设计，具有出色的能力和可靠的性能。它由三个回路组成：压力调节回路、同相回路和速度调节回路


电气系统系统由一个可移动的操作台和一个控制箱组成。通过编码器可在操作台上显示上辊筒的升降距离	7 英寸彩色触摸显示屏

技术参数

规格型号	公称压力(KN)	工作台长度(mm)	立柱间距离(mm)	喉口深度(mm)	滑块行程(mm)	电机功率(kw)
WC67Y40/2000	400	2000	1800	250	100	4
WC67Y40/2200	400	2200	1800	250	100	4
WC67Y40/2500	400	2500	2000	250	100	4
WC67Y50/2500	500	2500	1900	250	100	4
WC67Y50/3200	500	2500	2600	250	100	4
WC67Y63/2500	630	3200	2020	250	100	4
WC67Y63/3200	630	2500	2600	250	120	5.5
WC67Y80/3200	800	3200	2600	250	120	5.5
WC67Y80/4000	800	4000	2600	250	120	5.5
WC67Y100/2500	1000	2500	3200	250	120	5.5
WC67Y100/3200	1000	3200	2600	320	120	7.5
WC67Y100/4000	1000	4000	3200	320	120	7.5
WC67Y100/5000	1000	5000	4000	320	120	7.5
WC67Y125/2500	1250	2500	2000	320	120	7.5
WC67Y125/3200	1250	3200	2600	320	120	7.5
WC67Y125/4000	1250	4000	3200	320	120	7.5
WC67Y125/5000	1250	5000	4000	320	120	7.5
WC67Y160/3200	1600	3200	2600	400	200	11
WC67Y160/4000	1600	4000	3200	400	200	11
WC67Y160/5000	1600	5000	4000	400	200	15
WC67Y160/6000	1600	6000	4800	400	200	15
WC67Y200/3200	2000	3200	2600	400	200	15
WC67Y200/4000	2000	4000	3200	400	200	15
WC67Y200/5000	2000	5000	4000	400	200	15
WC67Y200/6000	2000	6000	4800	400	200	15
WC67Y250/3200	2000	3200	2600	400	250	22
WC67Y250/4000	2500	4000	3200	400	250	22
WC67Y250/5000	2500	5000	4000	400	250	22
WC67Y300/4000	3000	4000	3200	400	250	22
WC67Y300/5000	3000	5000	4000	400	250	22
WC67Y300/6000	3000	6000	4800	400	250	22
WC67Y400/5000	4000	5000	4000	400	250	30
WC67Y400/6000	4000	6000	4800	400	250	37
WC67Y500/6000	5000	6000	4800	400	300	37
WC67Y500/12000	5000	12000	多立柱	400	300	37
WC67Y600/7000	6000	7000	5600	400	300	45
WC67Y700/7000	7000	7000	5600	400	300	45
WC67Y800/6000	8000	8000	5600	500	400	55
WC67Y1000/6000	10000	6000	5600	600	500	75
