产品介绍

全钢焊接结构，热处理消除内应力，有很好的刚性和稳定性；扭轴同步机械挡块平衡，精度高；集成液压系统，滑块上传动，速度调节范围大，工作平稳可靠；数控调整折弯角度和后挡料行程；滑块行程调整机构与油缸总成分离，提高密封性；上模配有斜楔挠度补偿系统；250吨以上折弯机采用下工作台饶度补偿系统。

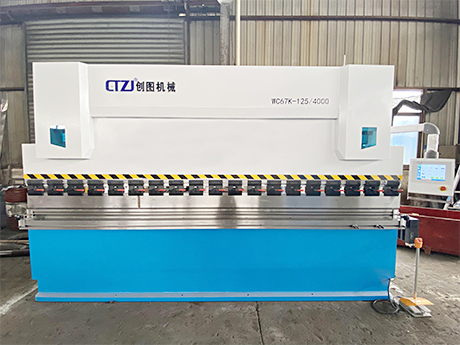

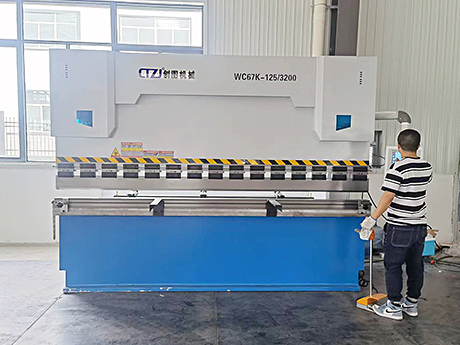

产品图片

性能特点

·液压系统有超负荷溢流安全保护，在额定负载下连续工作，液压系统保证无泄漏且加工持续稳定。

·机架焊接后整机加工，油缸内密封件均为进口件，质量佳，确保其高强度，高刚性、高精度。

·采用机械强制同步系统，通过同步轴使滑块两边平行动作。

·采用上模挠度补偿装置，也可选配快速上模夹紧装置。

·X轴后挡料由伺服电机驱动，滚珠丝杆传动，直线导轨导向；

·Y轴滑块行程由伺服电机控制，确保其具有较高的定位精度。

产品细节

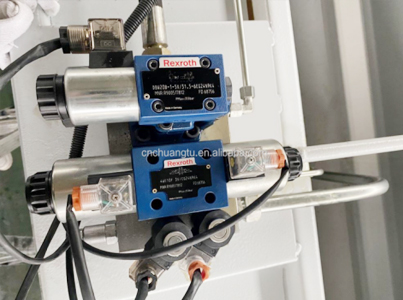

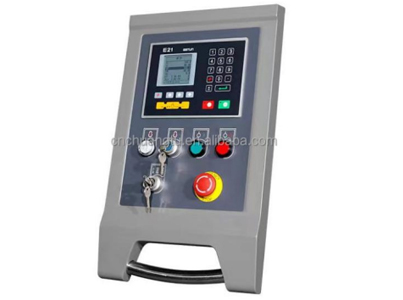

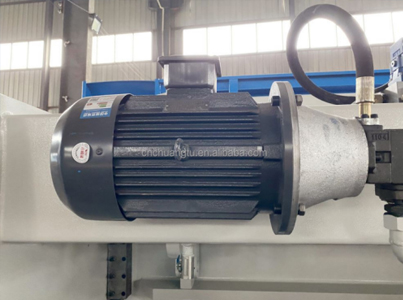

E21 控制器：LCD 高清显示屏；控制后停止轴（X）和停止轴（Y）；自动快速移动和低速定位；X/Y 轴独立手动移动功能；弯曲计数功能。自由设置比例系数；多步骤编程，程序自动运行，连续定位；断电记忆止动和止动块位置、程序、参数；自动退让功能，避免后止动材料与工件干涉；单向定位功能，消除导螺杆传动间隙；公/英转换功能。	德国名牌电机提高了机器的使用寿命，使机器在低噪音环境下工作。	配备 BOSCH-REXROTH 液压装置，可提高压力输出的稳定性。

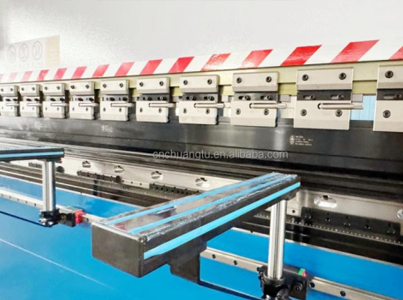

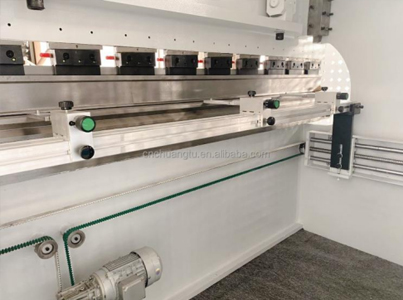

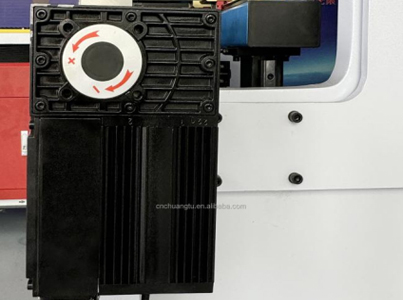

采用新设计的精确稳定的后挡装置、减速机驱动螺杆，速度快，定位精度高；新颖独特的结构确保了出色的定位精度；多级齿轮设计，增大了定位范围。	快速夹具的上冲头可以轻松方便地安装和拆卸，大大提高了效率，简化了工作流程。	高精度机械补偿装置：高精度斜楔补偿装置，由 CNC 控制，可获得精密补偿，确保高质量的弯曲精度。

技术参数

规格型号	公称压力(KN)	工作台长度(mm)	立柱间距离(mm)	喉口深度(mm)	滑块行程(mm)	电机功率(kw)
WC67Y40/2000	400	2000	1800	250	100	4
WC67Y40/2200	400	2200	1800	250	100	4
WC67Y40/2500	400	2500	2000	250	100	4
WC67Y50/2500	500	2500	1900	250	100	4
WC67Y50/3200	500	2500	2600	250	100	4
WC67Y63/2500	630	3200	2020	250	100	4
WC67Y63/3200	630	2500	2600	250	120	5.5
WC67Y80/3200	800	3200	2600	250	120	5.5
WC67Y80/4000	800	4000	2600	250	120	5.5
WC67Y100/2500	1000	2500	3200	250	120	5.5
WC67Y100/3200	1000	3200	2600	320	120	7.5
WC67Y100/4000	1000	4000	3200	320	120	7.5
WC67Y100/5000	1000	5000	4000	320	120	7.5
WC67Y125/2500	1250	2500	2000	320	120	7.5
WC67Y125/3200	1250	3200	2600	320	120	7.5
WC67Y125/4000	1250	4000	3200	320	120	7.5
WC67Y125/5000	1250	5000	4000	320	120	7.5
WC67Y160/3200	1600	3200	2600	400	200	11
WC67Y160/4000	1600	4000	3200	400	200	11
WC67Y160/5000	1600	5000	4000	400	200	15
WC67Y160/6000	1600	6000	4800	400	200	15
WC67Y200/3200	2000	3200	2600	400	200	15
WC67Y200/4000	2000	4000	3200	400	200	15
WC67Y200/5000	2000	5000	4000	400	200	15
WC67Y200/6000	2000	6000	4800	400	200	15
WC67Y250/3200	2000	3200	2600	400	250	22
WC67Y250/4000	2500	4000	3200	400	250	22
WC67Y250/5000	2500	5000	4000	400	250	22
WC67Y300/4000	3000	4000	3200	400	250	22
WC67Y300/5000	3000	5000	4000	400	250	22
WC67Y300/6000	3000	6000	4800	400	250	22
WC67Y400/5000	4000	5000	4000	400	250	30
WC67Y400/6000	4000	6000	4800	400	250	37
WC67Y500/6000	5000	6000	4800	400	300	37
WC67Y500/12000	5000	12000	多立柱	400	300	37
WC67Y600/7000	6000	7000	5600	400	300	45
WC67Y700/7000	7000	7000	5600	400	300	45
WC67Y800/6000	8000	8000	5600	500	400	55
WC67Y1000/6000	10000	6000	5600	600	500	75
