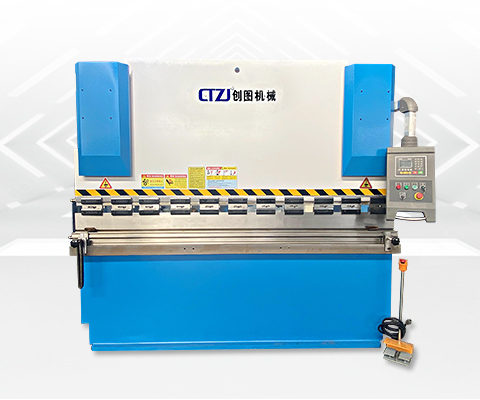

WC67Y 扭轴数显折弯机

产品特点：全钢焊接结构，热处理消除内应力，有很好的刚性和稳定性；扭轴同步机械挡块平衡，精度高；集成液压系统，滑块上传动，速度调节范围大，工作平稳可靠；数控调整折弯角度和后挡料行程；滑块行程调整机构与油缸总成分离...

全国免费服务热线：180-6895-4999

60秒在线服务 30分钟技术答复 24小时技术方案

产品介绍
图片实拍
性能特点
技术参数

产品介绍

扭轴数显折弯机框架为钢结构，左右立板、工作台和压板焊接在一起，形成一个统一的结构。焊接后，通过回火消除了内应力，因此具有超强的刚性和高稳定性。

ANSYS 有限元分析软件用于确保机架和滑块等重要部件的可靠性。

机床通过液压驱动运行，两端的油缸直接驱动滑块，扭力轴同步机构确保滑块同步运动，采用机械限位机构，运行稳定可靠。数控系统控制背规尺寸和滑块行程，

高精度滚珠丝杠确保背规稳定运行和精确定位。

控制系统采用变频控制技术，具有多步编程功能，操作简单方便。倾斜的楔形偏差补偿机构保证了操作过程中的高弯曲精度。机器周围安装了安全屏障装置，

电气柜配备了开门断电功能，前后两侧都有紧急停止按钮，而保护盖脚踏开关则可确保安全的工作条件。

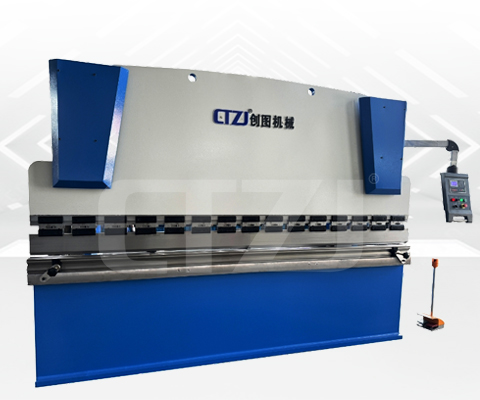

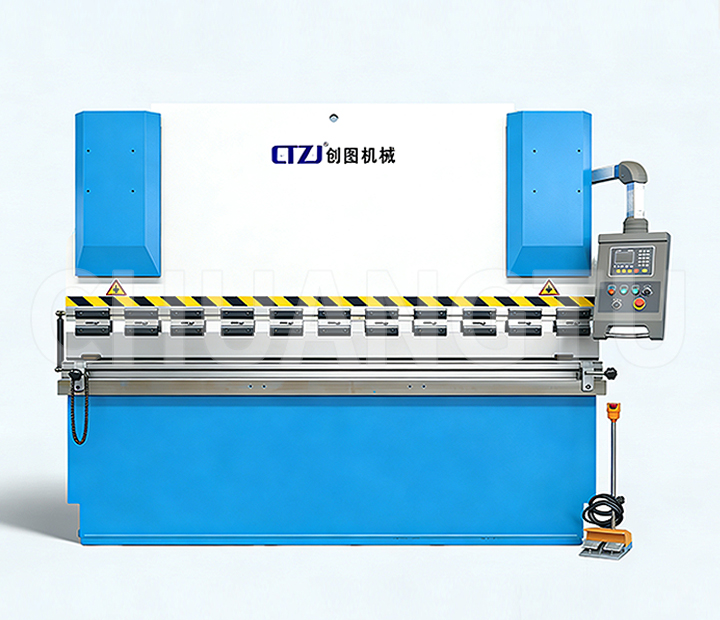

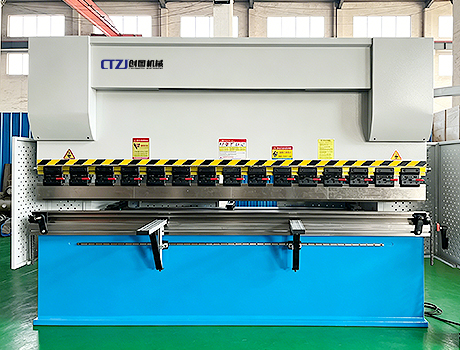

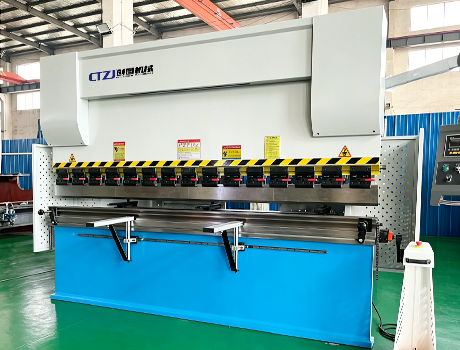

产品图片

性能特点

·液压系统有超负荷溢流安全保护，在额定负载下连续工作，液压系统保证无泄漏且加工持续稳定。

·机架焊接后整机加工，油缸内密封件均为进口件，质量佳，确保其高强度，高刚性、高精度。

·采用机械强制同步系统，通过同步轴使滑块两边平行动作。

·采用上模挠度补偿装置，也可选配快速上模夹紧装置。

·X轴后挡料由伺服电机驱动，滚珠丝杆传动，直线导轨导向；

·Y轴滑块行程由伺服电机控制，确保其具有较高的定位精度。

产品细节

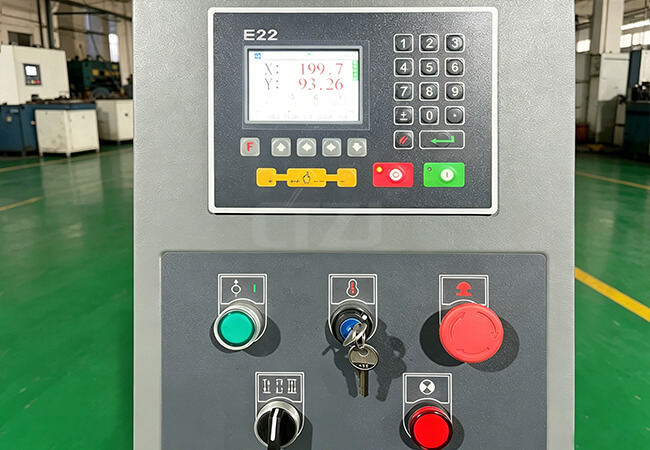

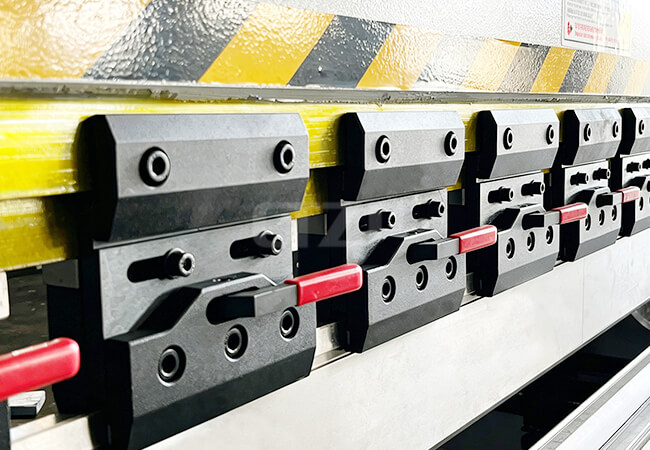

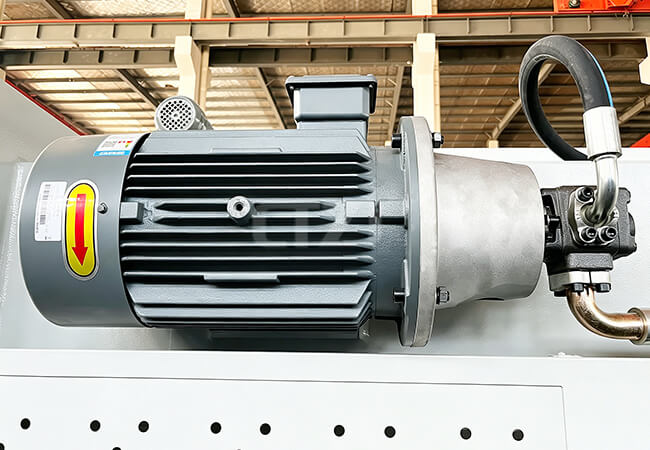

折弯机专用入门级 CNC 系统，界面简洁、编程直观。适合直线折弯与批量重复工件，上手快、易操作、稳定性强。	搭载优质电机，动力充沛运转平稳，能耗低故障率小，动力输出稳定，长久使用省心耐用。	上模具采用快夹装置，换模方便快捷，降低劳动强度，提高生产效率。

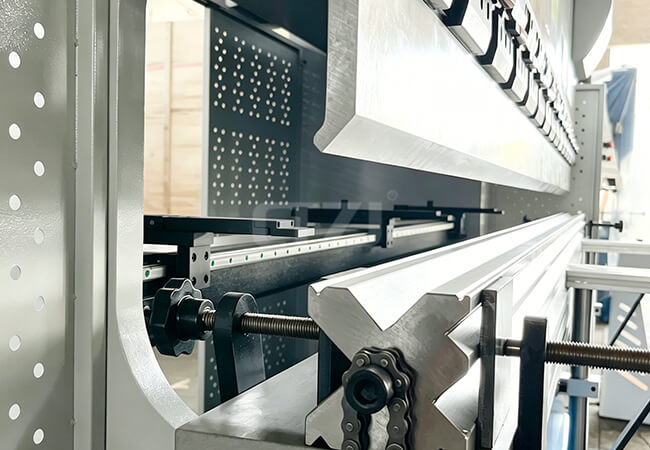

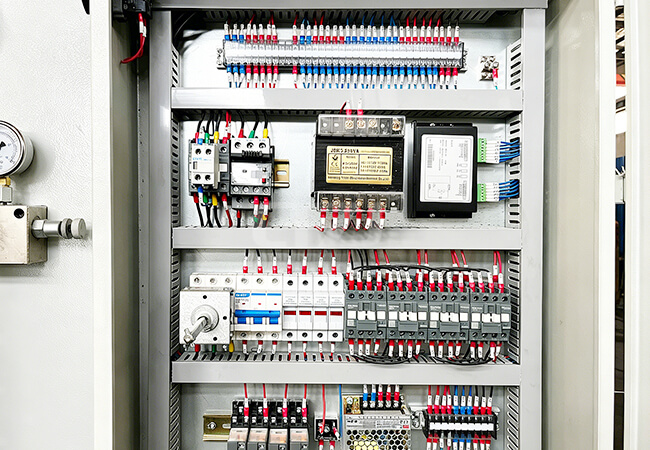

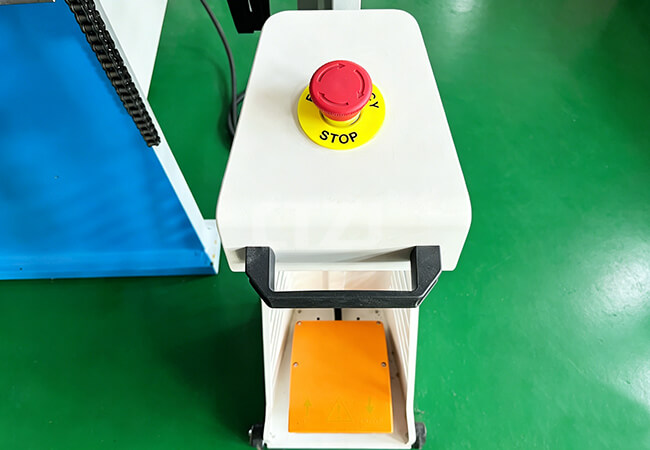

脚踏开关操控，操作简便省力，启停灵活便捷。	模具采用 42CrMo 材质并整体淬火，坚固耐用。上模配重型压板稳固安装，下模可选方模、多 V 模，换模便捷，省力高效。	独立一体式电气柜，布局规整布线合理，防护性强散热好，电路稳定安全，设备运行更可靠。

技术参数

规格型号	公称压力 (KN)	工作台长度 (mm)	立柱间距离 (mm)	喉口深度 (mm)	滑块行程 (mm)	电机功率 (kw)
WC67Y40/2000	400	2000	1800	250	100	4
WC67Y40/2200	400	2200	1800	250	100	4
WC67Y40/2500	400	2500	2000	250	100	4
WC67Y50/2500	500	2500	1900	250	100	4
WC67Y50/3200	500	2500	2600	250	100	4
WC67Y63/2500	630	3200	2020	250	100	4
WC67Y63/3200	630	2500	2600	250	120	5.5
WC67Y80/3200	800	3200	2600	250	120	5.5
WC67Y80/4000	800	4000	2600	250	120	5.5
WC67Y100/2500	1000	2500	3200	250	120	5.5
WC67Y100/3200	1000	3200	2600	320	120	7.5
WC67Y100/4000	1000	4000	3200	320	120	7.5
WC67Y100/5000	1000	5000	4000	320	120	7.5
WC67Y125/2500	1250	2500	2000	320	120	7.5
WC67Y125/3200	1250	3200	2600	320	120	7.5
WC67Y125/4000	1250	4000	3200	320	120	7.5
WC67Y125/5000	1250	5000	4000	320	120	7.5
WC67Y160/3200	1600	3200	2600	400	200	11
WC67Y160/4000	1600	4000	3200	400	200	11
WC67Y160/5000	1600	5000	4000	400	200	15
WC67Y160/6000	1600	6000	4800	400	200	15
WC67Y200/3200	2000	3200	2600	400	200	15
WC67Y200/4000	2000	4000	3200	400	200	15
WC67Y200/5000	2000	5000	4000	400	200	15
WC67Y200/6000	2000	6000	4800	400	200	15
WC67Y250/3200	2000	3200	2600	400	250	22
WC67Y250/4000	2500	4000	3200	400	250	22
WC67Y250/5000	2500	5000	4000	400	250	22
WC67Y300/4000	3000	4000	3200	400	250	22
WC67Y300/5000	3000	5000	4000	400	250	22
WC67Y300/6000	3000	6000	4800	400	250	22
WC67Y400/5000	4000	5000	4000	400	250	30
WC67Y400/6000	4000	6000	4800	400	250	37
WC67Y500/6000	5000	6000	4800	400	300	37
WC67Y500/12000	5000	12000	多立柱	400	300	37
WC67Y600/7000	6000	7000	5600	400	300	45
WC67Y700/7000	7000	7000	5600	400	300	45
WC67Y800/6000	8000	8000	5600	500	400	55
WC67Y1000/6000	10000	6000	5600	600	500	75
