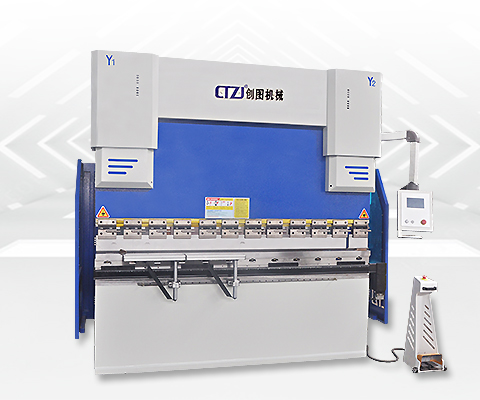

WE67K 电液同步数控折弯机

产品特点：电液同步数控折弯机，靠电脑通过电液比例伺服系统闭环控制机床同步能进行偏载折弯。机床有防喉口变形系统，确保折弯精度。（4+1轴）为标准机型，或多轴可选配。...

全国免费服务热线：180-6895-4999

60秒在线服务 30分钟技术答复 24小时技术方案

产品介绍
图片实拍
性能特点
技术参数

产品介绍

电液伺服数控折弯机采用双油缸电液同步驱动 + 全闭环数控控制，集高精度、高效率、节能、智能、稳定于一体，可适配不锈钢、碳钢、铝板等多种板材

以及多规格、小批量、复杂化钣金加工需求，是现阶段钣金加工行业精度与综合性能突出的主流折弯设备。

1. 精度更高：Y1/Y2 双缸独立闭环控制 + 光栅尺反馈，滑块定位精准，配合自动挠度补偿，折弯角度一致、误差小、工件一致性好。

2. 效率更快：快下、折弯、回程分段变速，空行程速度高，数控自动多工步连续加工，调机快、节拍短、产量更高。

3. 更节能省电：伺服电机按需供油，不工作低能耗，无溢流损耗，比普通液压机节电 30%–60%，油温更低、寿命更长。

4. 智能化易用：数控系统自动计算压力、行程，输入厚度与角度即可生成程序，操作简单，适合多品种、小批量柔性生产。

5. 运行更稳定：驱动平顺、噪音低、震动小，机身刚性强、重载不变形，长期使用精度保持好，故障率更低。

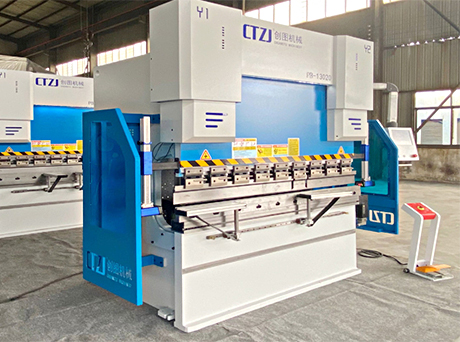

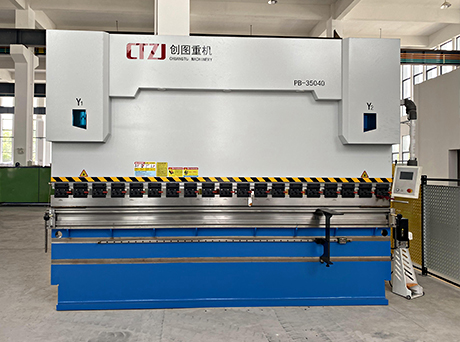

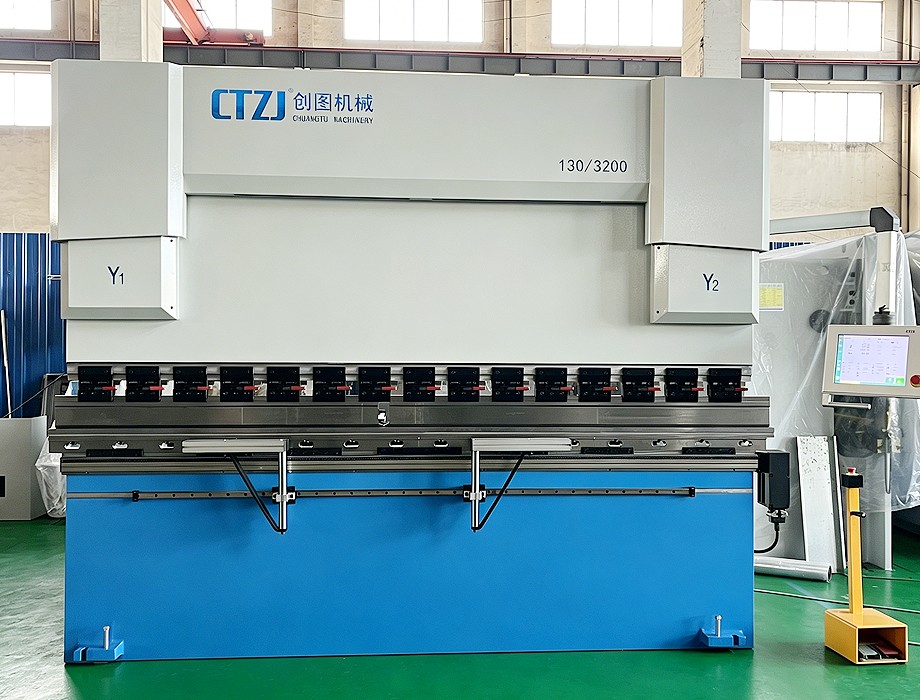

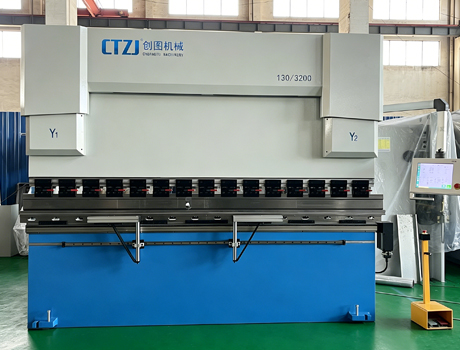

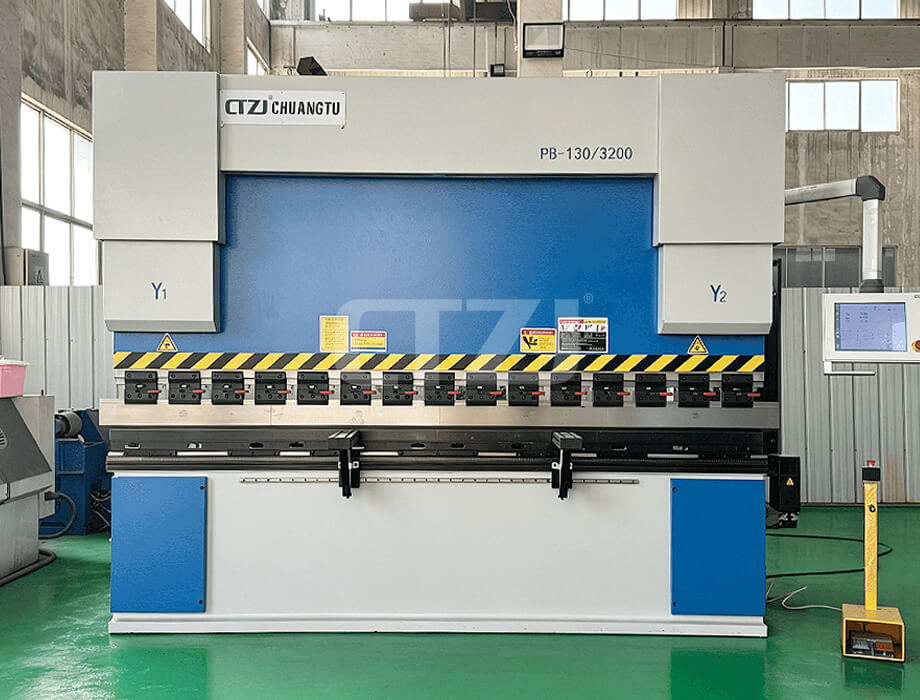

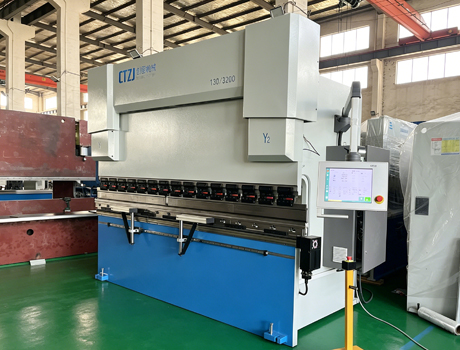

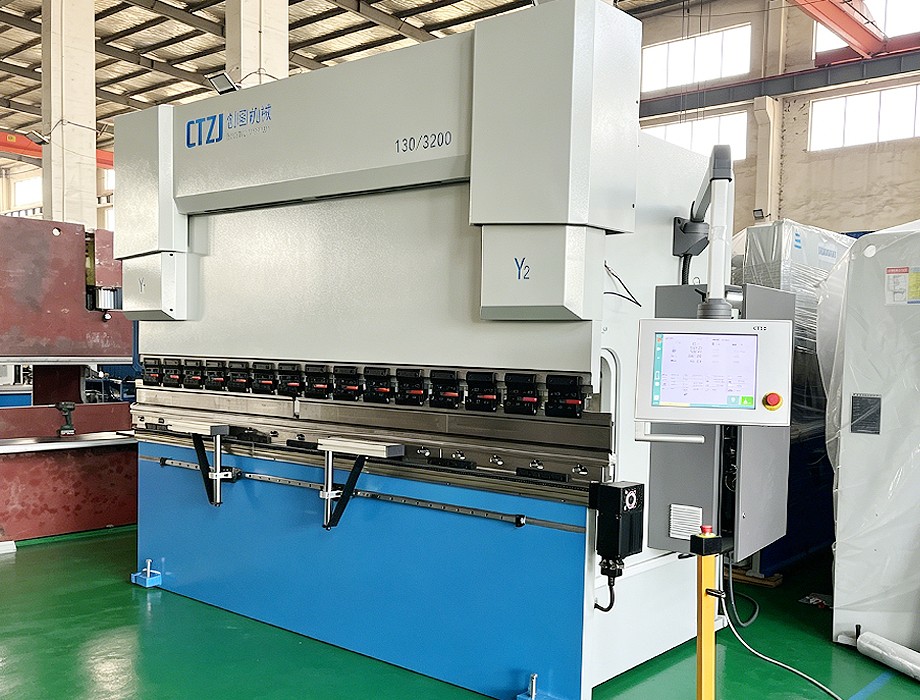

产品图片

电液伺服数控折弯机 VS 普通折弯机（扭轴 / 普通液压）多方位性能对比表

对比项目	电液伺服数控折弯机	普通（扭轴 / 普通液压）折弯机
控制方式	Y1/Y2 双缸电液独立伺服闭环，光栅尺实时反馈，无机械扭轴	机械扭轴刚性同步，依靠扭杆形变同步，无闭环反馈
加工精度	滑块重复定位 ±0.01mm，配挠度自动补偿，折弯角度一致性好、误差小	定位误差大，无自动挠度补偿，厚板、偏载折弯易角度跑偏
能耗性能	伺服按需供油，空载低转速，节电 30%~60%，油温温升慢	电机全程恒转溢流泄压，能耗高、液压油温偏高，油品损耗快
运行效率	数控多工序编程、三段变速（快下→工进→回程），连续自动折弯，换产调机快	速度固定或手动调速，多折弯需反复人工调刀、试折，生产节拍慢
智能化	数控系统自带板材参数库，输入板厚、材质自动算折弯力，程序存储调用	多为简易数显 / 普通按键，参数全凭操作工经验手动调试，无自动计算
使用工况	运行震动小、噪音低，机身受力均匀，长期使用精度衰减小	机械摩擦大、运行噪音高，扭轴易疲劳变形，使用久精度持续下降
工件折弯	多品种小批量、精密钣金、大批量标准化工件通用	大批量单一产品、精度要求不高的普通粗加工钣金件

产品细节

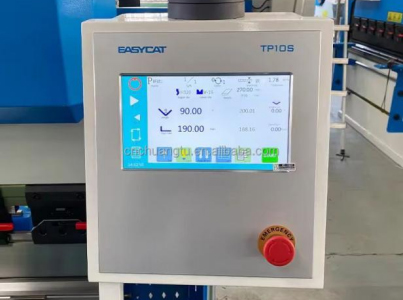

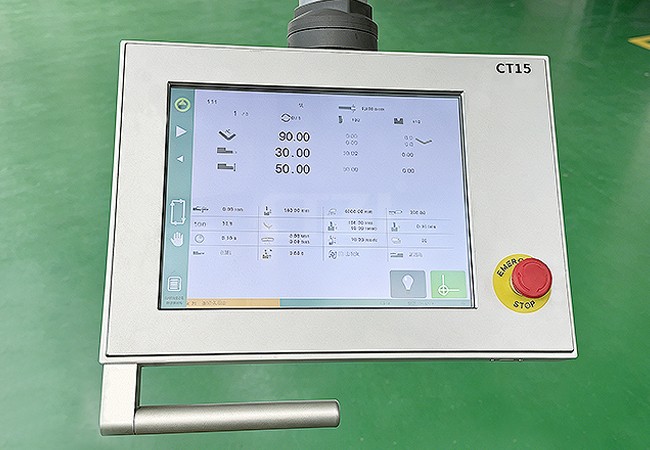

控制系统

集成数控系统与操作界面，控制滑块行程、折弯角度、后挡料位置等参数，是折弯机的“大脑”。大触摸屏色彩鲜艳对比度高。便捷界面，清晰显示和大图标按键，直观友好易于操作的人机界面，完善的编程可以提高批量的多步折弯效率。

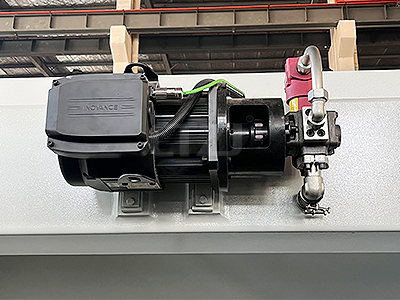

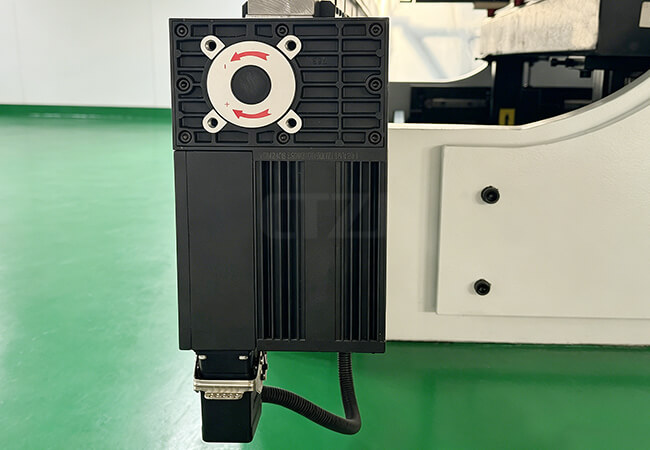

主伺服电机

主电机采用汇川伺服电机，高精度控制，节能高效，降低噪音与振动，提高折弯机精度和效率。

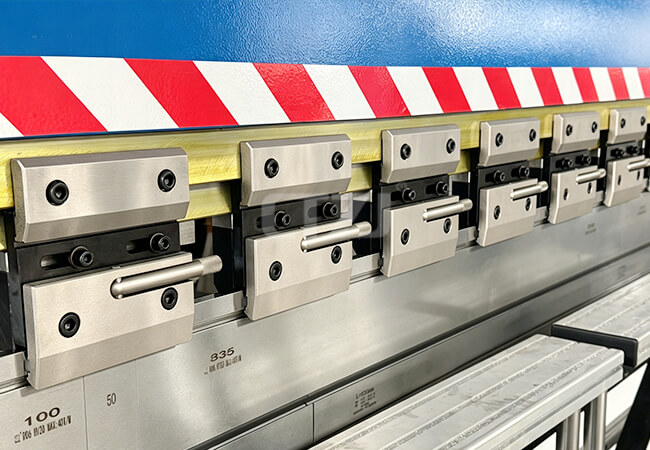

快夹装置

上模具采用快夹装置，采用热处理工艺，兼顾强度与韧性，换模方便快捷，降低劳动强度，提高生产效率。

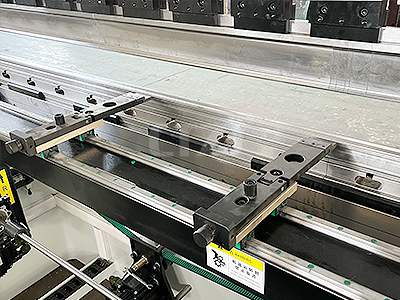

后档料系统

精确稳固的后挡料装置，伺服电机驱动滚珠丝杠，具有速度快、定位精度高的特点；新颖独特的双直线导轨结构，确保极佳的定位精度；多级挡位设计，加大定位范围，物超所值；模块化设计，控制轴数可从单轴X, 选配至多轴。

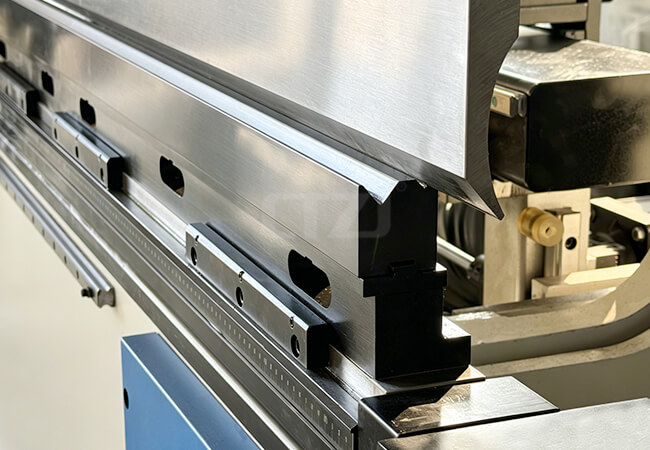

上下模具

模具采用42CrMO材质，采用整体淬火，经久耐用。上模安装在滑块上，依靠重型压板夹紧装置固定，下模采用方模形式或者多V模具，换模方便快捷，降低劳动强度，提高生产效率。

机械补偿装置

高精度机械补偿装置：高精度斜楔补偿装置，由 CNC 控制，可获得精密补偿，确保高质量的弯曲精度。

技术参数

规格型号	压力 (kN)	工作台长度 (mm)	立柱间距离 (mm)	喉口深度 (mm)	滑块行程 (mm)	电机功率 (kw)
WE67K40/2000	400	2000	1800	250	100	4
WE67K40/2200	400	2200	1800	250	100	4
WE67K40/2500	400	2500	2000	250	100	4
WE67K50/2500	500	2500	1900	250	100	4
WE67K50/3200	500	3200	2600	250	100	4
WE67K63/2500	630	2500	2020	250	120	5.5
WE67K63/3200	630	2500	2600	250	120	5.5
WE67K80/3200	800	3200	2600	250	120	5.5
WE67K80/4000	800	3200	3200	250	120	5.5
WE67K100/2500	1000	2500	2000	320	120	7.5
WE67K100/3200	1000	3200	2600	320	120	7.5
WE67K100/4000	1000	4000	3200	320	120	7.5
WE67K100/5000	1000	5000	4000	320	120	7.5
WE67K125/2500	1250	2500	2000	320	120	7.5
WE67K125/3200	1250	3200	2600	320	120	7.5
WE67K125/4000	1250	4000	3200	320	120	7.5
WE67K125/5000	1250	5000	4000	320	120	7.5
WE67K160/3200	1600	3200	2600	400	200	11
WE67K160/4000	1600	4000	3200	400	200	11
WE67K160/5000	1600	5000	4000	400	200	15
WE67K160/6000	1600	6000	4800	400	200	15
WE67K200/3200	2000	3200	2600	400	200	15
WE67K200/4000	2000	4000	3200	400	200	15
WE67K200/5000	2000	5000	4000	400	200	15
WE67K200/6000	2000	6000	4800	400	200	15
WE67K250/3200	2500	3200	2600	400	250	22
WE67K250/4000	2500	4000	3200	400	250	22
WE67K250/5000	2500	5000	4000	400	250	22
WE67K300/5000	3000	4000	3200	400	250	22
WE67K300/5000	3000	5000	4000	400	250	22
WE67K300/5000	3000	6000	4800	400	250	22
WE67K400/5000	4000	5000	4000	400	250	30
WE67K400/6000	4000	6000	4800	400	250	37
WE67K500/6000	5000	6000	4800	400	300	37
WE67K500/12000	5000	12000	多立柱	400	300	37
WE67K600/7000	6000	7000	5600	400	300	45
WE67K700/7000	7000	7000	5600	400	300	45
WE67K800/6000	8000	8000	5600	500	400	55
WE67K1000/6000	10000	6000	5600	600	500	75
