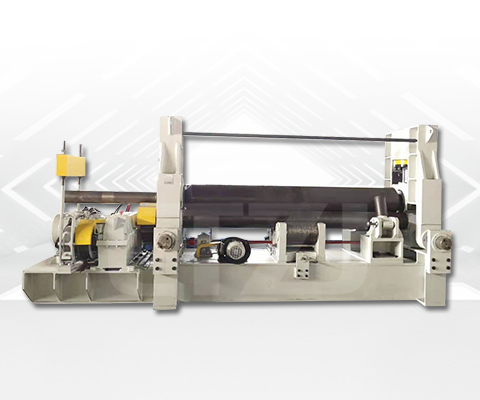

W11S小型上辊万能式三辊卷板机

创图机械包含卷板机、折弯机、剪板机、型材弯曲机，可以根据您的现场工况为您定制您所需要的钣金机械设备，赶快联系我们吧！

产品特点：上辊万能式卷板机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。...

全国免费服务热线：180-6895-4999

60秒在线服务 30分钟技术答复 24小时技术方案

产品介绍

上辊万能式卷板机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。上辊可以垂直移动、水平移动。上辊垂直位移采用液压传动，水平移动采用机械传动。具备板端预弯功能，通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现板端预弯。

卷圆时通过电动机、减速机带动两下辊进行。由于下辊的标高不变，所以便于进料和操作。翻倒架采用液压翻倒。采用PLC可编程显示器控制，数字显示操作，操作简便直观。

产品图片

产品特点

1、该型卷板机具有板端预弯功能，预弯剩余直边量≤2.5倍板厚。

2、采用EPS自动电子调平技术，实时监测实时调整，自动调整上辊水平度，保持上下辊平行。

3、该型卷板机DuTe的后弯曲工艺，可实现端部预弯，连续弯曲无后角，弯曲过程全数字显示。

4、大尺寸液晶触摸屏数显，人机对话控制界面，高效直观操作。

5、上辊固定扰度补偿与下辊托辊可变扰度补偿相结合，有效克服扰度变形影响，提高制品直线度。

6、具有各种过载及安全防护功能，互联互锁，故障自动报警和提示，可有效防止误操作，保护设备及操作人员安全。

7、高强度整体焊接底盘与支架，结构牢固，经久耐用。

产品细节


辊筒上辊材料为 42CrMo，粗加工为 HB241-286。根据轧辊钢材标准 JB/ZG4289-86，刚度可达（1/700-1/1000）L（L 指两架之间的中心距）	卷锥装置主要由导向轮、销轴、复合轴承、压盖等组成。其主要作用是在卷锥时引导线的位置，方便小锥度筒体的卷取，操作简单，使用可靠	液压系统由专业制造商精心设计，具有出色的能力和可靠的性能。它由三个回路组成：压力调节回路、同相回路和速度调节回路


电气系统系统由一个可移动的操作台和一个控制箱组成。通过编码器可在操作台上显示上辊筒的升降距离	7 英寸彩色触摸显示屏

产品案例

9346c3e5-38b1-4ef7-b604-3fd76ad8f6bb
