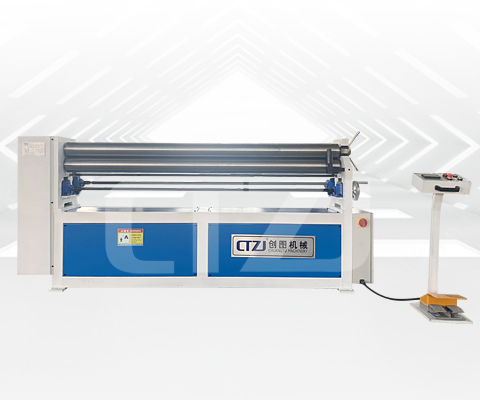

W11F三辊机械非对称卷板机

产品特点:该机结构型式为三辊非对称式,下辊为主传动,并做垂直升降运动,以便夹紧板材。通过下辊齿轮与上辊齿轮啮合,同时作为主传动,侧辊作倾升降运动。具有预弯、卷圆多重功能,结构紧凑操作维修方便。...

服务热线全国免费服务热线:180-6895-4999

60秒在线服务 30分钟技术答复 24小时技术方案



该机结构型式为三辊非对称式,下辊为主传动,并做垂直升降运动,以便夹紧板材。通过下辊齿轮与上辊齿轮啮合,同时作为主传动,侧辊作倾升降运动。具有预弯、卷圆多重功能,结构紧凑操作维修方便。

此款型卷板机可卷板厚0.8-6mm,板宽2000mm钢板,适应于薄板小直径卷圆及可简单预弯后卷圆。

1.   纯机械驱动,保证滚轮升降同步,滚压工作安全可靠。

2.   结构简单,拆装维修方便。

3.   夹紧压力可靠(无打滑),夹紧板上、下辊之间,可通过升降调节不同厚度和宽度的板卷圆时对应所需尺寸。

4.   可卷制直径较小的筒体,当被卷薄板的端部预弯曲时,其直边长度比其他型号的卷板机要小。


产品图片




卷板效果


产品细节

可选卷锥装置电器采用施耐德/西门子带数字显示屏的移动控制台


技术参数

规格

型号

卷板厚度

(mm)

卷板宽度

(mm)

板材屈服极限

(mm)

卷板速度

(mm)

卷板直径

(mm)

上轴直径

(mm)

下轴直径

(mm)

下轴直径

(mm)

电机功率

(kw)

W11F-2X100021000245625054501602.2
W11F-2X1200212002456.12504.54501702.2
W11F-2X15002150024562504.54501702.2
W11F-2X2000220002456.125046002402.2
W11F-4X1000410002455.430046002403
W11F-4X1200412002455.430047002503
W11F-4X2000420002455.435047002803
W11F-6X1000610002455.435047002803
W11F-6X1500615002455.440048503304
W11F-6X2000620002455.440048503404
